Hliníkový systém PBI 50N

Tento systém sa používa na výrobu priečok a konštrukcií pre vnútornú výstavbu, ktoré nevyžadujú tepelnú izoláciu, ako napríklad: krídlové dvere, obslužné okná, nenosné priečky, výkladné skrinky, boxy

Hliníkový interiérový systém PBI 50N bez tepelnej izolácie.

Hĺbka profilu (50 mm) z neho robí jedného z najsilnejších na trhu v tejto skupine. Systém má technologické riešenia prenesené z predtým predstaveného „teplého“ systému PI 50N založeného na drážkových pántoch. Spoločným znakom týchto systémov je príslušenstvo a tvarovky. Zavedené zjednotenie umožňuje rýchlu výstavbu konštrukcií, eliminuje možnosť chýb pri prefabrikácii.

VÝHODY SYSTÉMU

• možnosť zhotovenia dymotesných konštrukcií,
• možnosť vytvorenia krídlových dverí a napájacích okien,
• možnosť vyhotovenia oblúkových konštrukcií,
• možnosť vyhotovenia stien v ľubovoľnom uhle,
• možnosť vyhotovenia veľkoplošných konštrukcií vďaka širokej škále profilov (vrátane vystužených stĺpov),
• možnosť vyhotovenia dvere otvárajúce sa smerom dovnútra a von, celosklenené, jednokrídlové a dvojkrídlové dvere,
• možnosť vytvorenia celosklenených budov.
• možnosť kombinácie s inými systémami Yawal.

TECHNICKÉ PARAMETRE

 Priepustnosť vzduchu trieda 2 podľa PN-EN 1227
 Prevádzková sila trieda 2 podľa PN-EN 12046-2: 2001
 Mechanická životnosť trieda 5 podľa PN-EN 12400: 2004
 Tesnosť dymu trieda S a , S m  podľa PN-EN 1634-3
 Akustická izolácia  ≤ 38 dB v súlade s PN-EN ISO 10140-3
 Technické schválenie AT-15-6924 / 2016

CHARAKTERISTIKA SYSTÉMU

Konštrukčná hĺbka okna Výška zasklievacej lišty Hrúbka skla
 (mm) PO * PS *
Windows 50 57 20/22 6 ÷ 43
registrácia okien 50  21,8 / 45,5 20  4 ÷ 6,4
Dvere z okenných profilov 50 57 20/22 4 ÷ 43
dvere raketoplánu 50 50 20/22 4 ÷ 34
Štandardné dvere 50 50 20/22 4 ÷ 34
Zavesené dvere 50 50 20/22 6 ÷ 34
dvere skladacie 50 57 20/22 6 ÷ 43

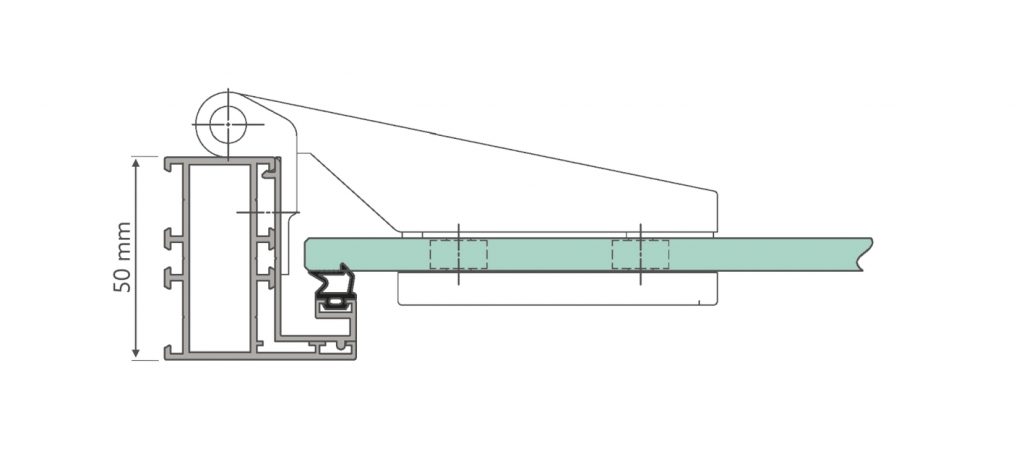

Technický rez profilu okien
